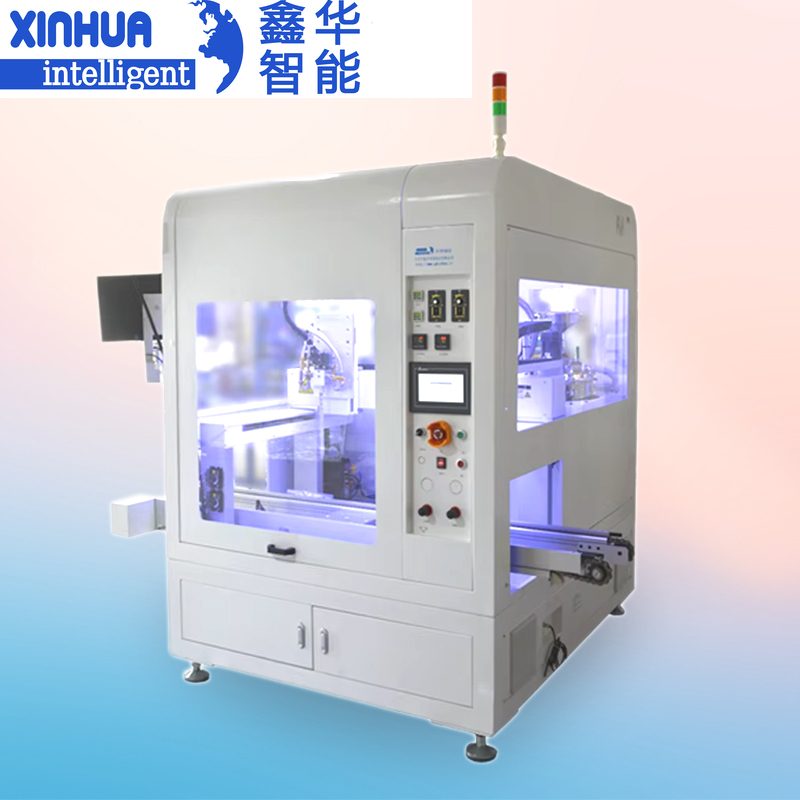

與單純的電子產品裝配不同，PCB（印刷電路板）點膠的精確性和可靠性要求極高，它直接影響著終端電子產品的性能和壽命。下面為你梳理了視覺點膠機在PCB點膠中的典型應用、工藝標準及選型要點。

簡單來說，就是將膠水精確涂布到PCB板的特定位置，以進行加固、密封、絕緣，并通過視覺系統確保每一步都精準無誤。相比傳統人工，視覺點膠機在精度、效率及一致性上優勢明顯。

視覺系統的加入，讓設備擁有了"眼睛"和"大腦"，其核心價值在于：

精準定位：通過CCD工業相機抓取PCB板上的Mark點（基準點），實現對板的位置和角度偏差的自動補償校正，讓點膠路徑始終與設計坐標保持一致。

智能應對：無需高精度昂貴的夾具，即可自動識別各類PCB板，包括因加工產生微小形變的板子，實現柔性點膠。

質量閉環：整合自動抽檢功能，實時檢測膠點位置、大小有無溢膠、漏膠等缺陷，形成點膠和檢測的質量閉環。

一個典型的PCB視覺點膠作業流程分為四個階段：

掃碼準備：掃描PCB板上的唯一編碼，系統自動調用對應的點膠程序，實現“代碼換產”。

視覺定位：機器視覺系統精準捕捉PCB板的實際位置信息，工作范圍通常在400x350mm至490x210mm等尺寸可選。

精密點膠：系統驅動點膠閥，根據提前設定好的路徑進行精確點膠，單閥的最快點膠速度可達60000點/時，重復定位精度普遍可以達到±0.01mm至±0.02mm。

下料檢測：完成作業后自動下料，同時視覺系統或內置測高系統會自動核驗點膠質量，剔除不良品。

SMT紅膠工藝：波峰焊前，用高速視覺點膠機將紅膠點涂于PCB上元件底部，以粘住元件，最小紅膠點徑可達0.2mm。

Underfill底部填充：針對BGA、CSP等芯片，將膠水精確填充至芯片與PCB板的微小間隙中，起到加固和防潮的作用。

元器件補強：對PCB板上較高、較重的元器件（如大電容、電感等）邊緣或底部進行點膠加固，以防振動脫落。

FPC軟硬板點膠：利用500萬像素高清相機與輪廓運算功能，適應FPC（柔性電路板）的輕微形變進行精準點膠。

精密導電/絕緣涂布：根據不同功能需求，精準涂布導電膠、絕緣膠或防水膠，完成電路連接或器件防水保護。

COB芯片封膠：將裸露的IC芯片及金線用黑膠完全密封，實現物理保護和絕緣。
